| مكان المنشأ: | تشنغدو الصين |
|---|---|
| اسم العلامة التجارية: | HLLP |
| رقم الموديل: | DX5100 |
| الحد الأدنى لكمية: | 100 مجموعة |
| الأسعار: | US$ 3-30 per set |
| تفاصيل التغليف: | المنصات الكرتونية أو الصناديق الخشبية أو حسب طلب العميل |
| وقت التسليم: | 10-20 يوم |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 100000 مجموعات شهريا |
| مواد: | سبائك الألومنيوم والصلب المغطى بالألمنيوم | طول المنتج: | 300-3000 ملم |
|---|---|---|---|
| إنهاء المعالجة: | نهاية الكرة | قبضة سترينث: | لا تقل عن 18٪ RTS من الموصل |
| اتجاه حلزوني: | اليد اليمنى هي المعيار | ساندارد: | GB ، أو حسب متطلبات العميل |
| المنتجات حسب الطلب: | نعم | ||
| إبراز: | 8.03 مم مجموعة التعليق مسبقة الصنع,مجموعة التعليق مسبقة التشكيل HLLP,مجموعة تعليق الموصل 8.03 مم |
||

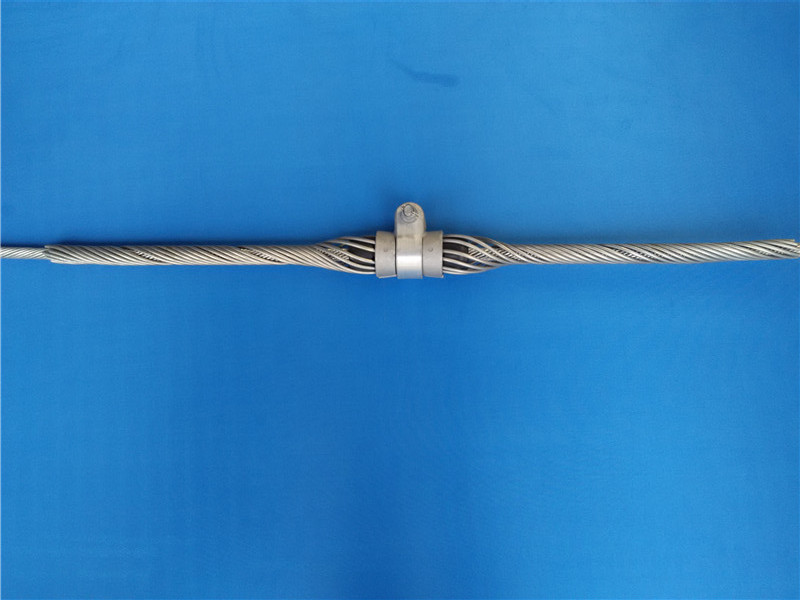

مجموعة تعليق مسبقة التشكيل للموصل
تم تصميم مجموعة التعليق للموصل للاستخدام على جميع الموصلات القائمة على الألومنيوم في خطوط نقل الطاقة. تم تصميم المنتج كمجموعة من المكونات لتقليل الضغوط الساكنة والديناميكية عند نقطة الدعم ، وتم تحسين مقاومة إجهاد الموصل بشكل كبير. تتوفر منتجات تعليق الدعم المزدوج أثناء التثبيت ، يجب توخي الحذر لضمان التثبيت الناجح. هذا المنتج مخصص للاستخدام من قبل الحرفيين المدربين فقط.

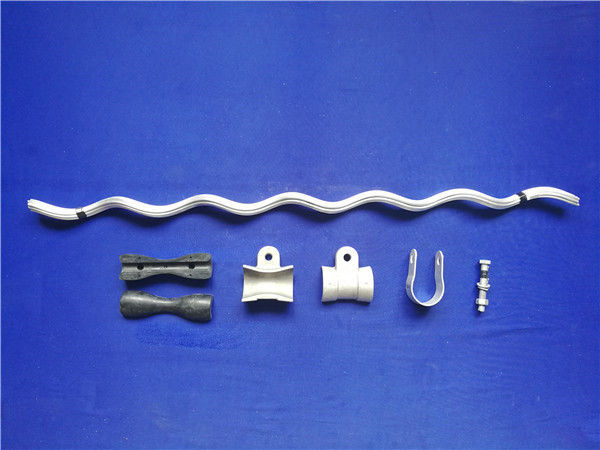

يتكون Armor Grip Suspension للموصل من الأجزاء التالية:
1 ، قضبان الدروع.المواد: سبائك الألومنيوم والصلب المغطى بالألمنيوم لـ ACSR و AAAC ، نهاية الكرة. وضع اليمين هو المعيار.
2 ، الإسكان ، المواد: سبائك الألومنيوم عالية القوة.
3 ، إدراج.المواد: المطاط EPDM ، تعزيز سبائك الألومنيوم.
4 ، U المشبك ، المواد: سبائك الألومنيوم عالية القوة.
5 ، بولت.المواد: الصلب المجلفن.
الحمولة النهائية العمودية: لا تقل عن 50 كيلو نيوتن.
تحميل الانزلاق: لا تقل عن 18٪ RTS من الموصل
قضبان الدرع القياسية لها أبعاد مختلفة عن قضبان AGS ولا يمكن استبدالها.

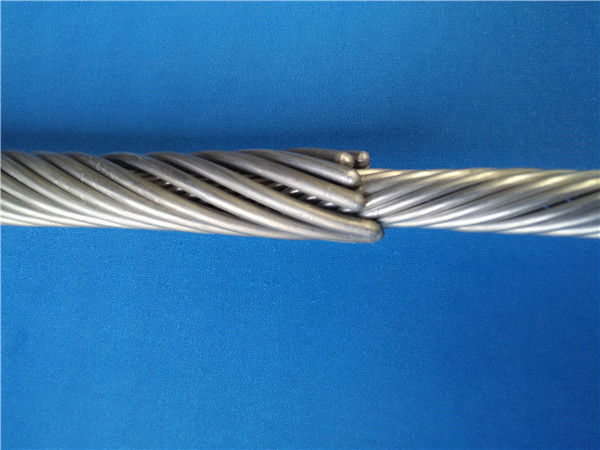

قضيب نهاية الكرة: يحتوي القضيب على طرف كروي لعدم وجود EHpation.ببغاء بيل
غير مرتبطة/ نموذج مزدوج | (مم) موصل ديا. (مم) | الطول (مم) | رمز اللون | |
| حد أدنى | ماكس | |||
| DX 5111 | 8.03 | 8.31 | 662 | الأصفر |
| DX 5611 | 972 | |||
| DX 5112 | 9.53 | 9.88 | 662 | أسود |
| DX 5612 | 970 | |||
| DX 5113 | 11.05 | 11.45 | 916 | أزرق |
| DX 5613 | 1120 | |||
| DX 5114 | 11.46 | 11.94 | 916 | أخضر |
| DX 5614 | 1220 | |||
| DX 5116 | 13.49 | 13.78 | 1043 | أحمر |
| DX 5616 | 1350 | |||
| DX 5117 | 13.79 | 14.10 | 1120 | الأصفر |
| DX 5617 | 1472 | |||
| DX 5118 | 14.11 | 14.56 | 1120 | أسود |
| DX 5618 | 1470 | |||
| DX 5119 | 14.57 | 15.10 | 1144 | أزرق |
| DX 5619 | 1472 | |||
| DX 5120 | 15.75 | 16.39 | 1270 | أخضر |
| DX 5620 | 1680 | |||
| DX 5121 | 16.40 | 17.10 | 1374 | أحمر |
| DX 5621 | 1832 | |||
| DX 5122 | 17.11 | 17.54 | 1374 | الأصفر |
| DX 5622 | 1832 | |||
| DX 5123 | 17.55 | 18.04 | 1374 | أسود |
| DX 5623 | 1832 | |||
| DX 5124 | 18.59 | 19.00 | 1424 | أزرق |
| DX 5624 | 1832 | |||
| DX 5125 | 19.52 | 20.10 | 1527 | أخضر |
| DX 5625 | 1980 | |||
| DX 5126 | 20.11 | 20.94 | 1551 | أحمر |
| DX 5626 | 1982 | |||
| DX 5127 | 21.48 | 22.09 | 1628 | الأصفر |
| DX 5627 | 2082 | |||
| DX 5128 | 22.10 | 22.69 | 1653 | أسود |
| DX 5628 | 2082 | |||
| DX 5129 | 22.70 | 23.05 | 1653 | أزرق |
| DX 5629 | 2082 | |||
| DX 5130 | 23.39 | 23.79 | 1678 | أخضر |
| DX 5630 | 2292 | |||
| DX 5131 | 23.80 | 24.45 | 1702 | أحمر |
| DX 5631 | 2292 | |||
| DX 5132 | 25.08 | 25.54 | 1755 | الأصفر |
| DX 5632 | 2292 | |||
| DX 5134 | 26.43 | 27.29 | 2085 | أسود |
| DX 5634 | 2742 | |||
| DX 5135 | 27.30 | 27.69 | 2100 | أزرق |
| DX 5635 | 2745 | |||
| DX 5136 | 27.70 | 28.40 | 2100 | أخضر |
| DX 5636 | 2745 | |||
| DX 5137 | 28.88 | 29.26 | 2100 | أحمر |
| DX 5637 | 2745 | |||
