| مكان المنشأ: | تشنغدو الصين |
|---|---|
| اسم العلامة التجارية: | HLLP |
| رقم الموديل: | 4 د - 0000 |
| الحد الأدنى لكمية: | 100 مجموعة |
| الأسعار: | US$ 0.3-3per set |
| تفاصيل التغليف: | المنصات الكرتونية أو الصناديق الخشبية أو حسب طلب العميل |
| وقت التسليم: | 10-20 يوم |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 10000 مجموعات شهريا |
| إبراز: | تركيبات المثبط الاهتزاز OPGW,تركيبات مسبقة التشكيل المثبط الاهتزاز,مثبط اهتزاز للجسر 2.5 كجم |
||
|---|---|---|---|

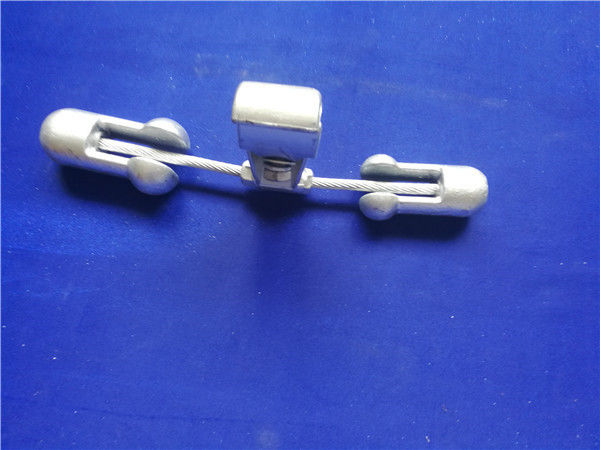

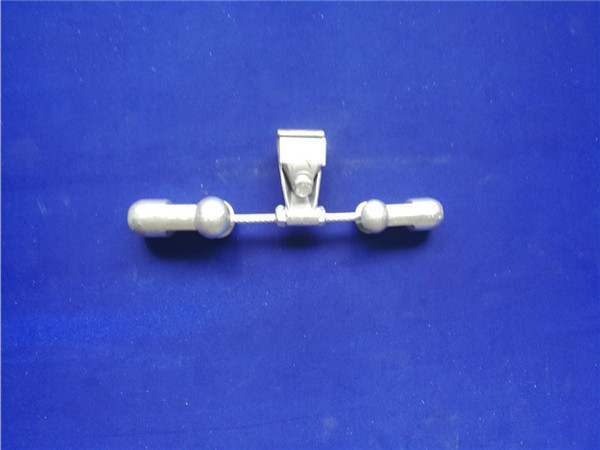

اهتزاز المثبط
تم تصميم مثبط الاهتزاز للتحكم في الاهتزازات الهوائية عالية التردد ومناسبة للتشغيل ضمن مجال كهربائي نشط.يتم توفيرها كاملة مع مجموعة من واقيات الخطوط للتثبيت المباشر فوق OPGW أو ADSS أو بمشبك بحجم محدد للتثبيت فوق قضبان التعليق والتجهيزات المسدودة.
تعتمد درجة الحماية المطلوبة لخط معين على تصميم الخط ودرجة الحرارة والتوتر والتعرض لتدفق الرياح وسجل الاهتزاز على الانشاءات المماثلة في نفس المنطقة ، ويمكن استخدام التوصيات التالية كدليل عام.
100-300 م ، 2 لكل فترة (واحد على كل جانب من نقطة الدعم)
300-600 م ، 4 لكل فترة (اثنان على كل جانب من نقطة الدعم)
600-900 م ، 6 لكل فترة (ثلاثة على كل جانب من نقطة الدعم)
900-1200 م ، 8 لكل فترة (أربعة على كل جانب من نقطة الدعم)
يجب وضع مخمد الاهتزاز Stockbridge في موقع معين من نهاية الامتداد ، وسيتم حساب هذا الموقع بواسطة HOPE من معلمات الموصل والكابل.
اهتزاز المثبط
| نموذج | قطر الكابل المتاح (مم) | الطول الاجمالي | عرض المشبك | وزن |
| (مم) | (مم) | (كلغ) | ||
| 4D-30-27.0 | 27.0-22.3 | 383 | 52 | 2.5 |
| 4د - 30-23.4 | 23.4-19.5 | |||
| 4D-30-20.3 | 20.3-16.5 | |||
| 4D-30-18.0 | 18.0-15.0 | 383 | 52 | 2.5 |
| 4D-30-16.0 | 16.0-14.0 | |||
| 4D-30-14.0 | 14.0-12.2 | |||
| 4D-20-27.0 | 27.0-22.3 | 330 | 52 | 1.4 |
| 4د -20-23.4 | 23.4-19.5 | |||
| 4D-20-20.3 | 20.3-16.5 | |||
| 4D-20-18.0 | 18.0-15.0 | 330 | 52 | 1.4 |
| 4D-20-16.0 | 16.0-14.0 | |||
| 4D-20-14.0 | 14.0-12.2 |

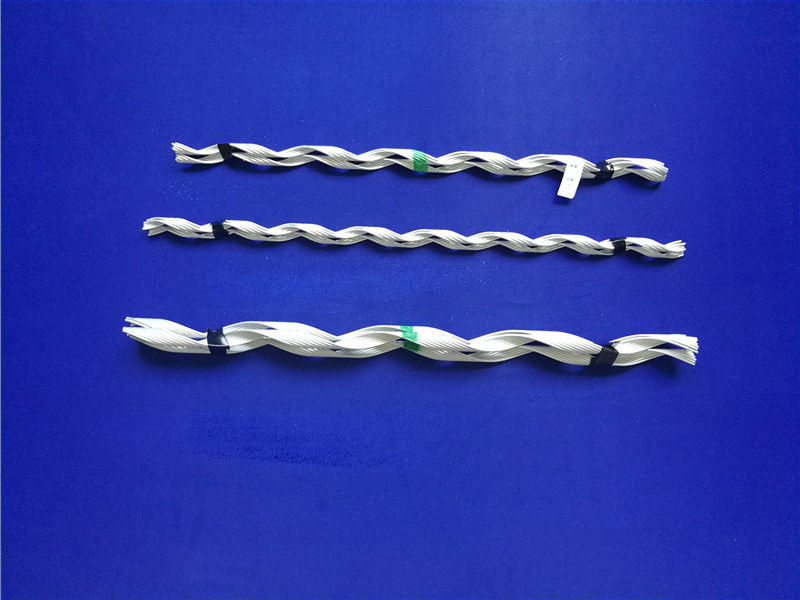

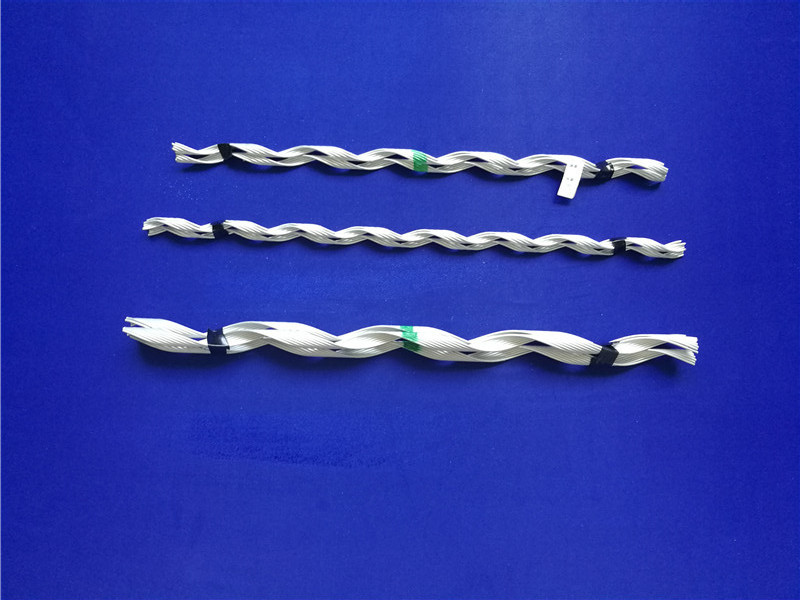

قضبان مدرعة لمثبط الاهتزاز
| نموذج | متاح ضياء.من الكابلات | مواد | الطول (مم) | وزن | نموذج | متاح ضياء للكابل | مواد | الطول | وزن |
| (مم) | (كلغ) | (مم) | (مم) | (كلغ) | |||||
| TFH 0800 | 7.4-8.0 | سبائك الألومنيوم | 400 | 0.12 | TFH 1410 | 13.7-14.1 | سبائك الألومنيوم S | 550 | 0.25 |
| TFH 0880 | 8.1-8.8 | 400 | 0.12 | TFH 1430 | 14.2-14.3 | 550 | 0.28 | ||
| TFH 0960 | 9.0-9.6 | 450 | 0.15 | TFH 1450 | 14.4-14.5 | 550 | 0.28 | ||
| TFH 1010 | 9.7-10.1 | 450 | 0.17 | TFH 1510 | 14.6-15.1 | 550 | 0.28 | ||
| TFH 1060 | 10.2-10.6 | 450 | 0.17 | TFH 1580 | 15.2-15.8 | 600 | 0.3 | ||
| TFH 1110 | 10.7-11.1 | 450 | 0.17 | TFH 1600 | 15.9-16.0 | 600 | 0.33 | ||
| TFH 1160 | 11.2-11.6 | 500 | 0.21 | TFH 1690 | 16.1-16.9 | 600 | 0.33 | ||
| TFH 1170 | 11.7-11.7 | 500 | 0.21 | TFH 1730 | 17.0-17.3 | 650 | 0.38 | ||
| TFH 1200 | 11.8-12.0 | 500 | 0.21 | TFH 1800 | 17.4-18.0 | 650 | 0.38 | ||
| TFH 1270 | 12.1-12.7 | 500 | 0.21 | TFH 1840 | 18.1-18.4 | 650 | 0.38 | ||
| TFH 1290 | 12.8 - 12.9 | 500 | 0.23 | TFH 1880 | 18.5-18.8 | 650 | 0.38 | ||
| TFH 1360 | 13.0-13.6 | 550 | 0.25 |
