| مكان المنشأ: | تشنغدو الصين |
|---|---|
| اسم العلامة التجارية: | HLLP |
| رقم الموديل: | ONY 0000 |
| الحد الأدنى لكمية: | 100 مجموعة |
| الأسعار: | US$ 0.4-5 per set |
| تفاصيل التغليف: | المنصات الكرتونية أو الصناديق الخشبية أو حسب طلب العميل |
| وقت التسليم: | 10-20 يوم |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 100000 مجموعات شهريا |
| مواد: | الفولاذ المجلفن والألومنيوم المغطى بالفولاذ | طول المنتج: | 1400/1000 ملم |
|---|---|---|---|
| قبضة سترينث: | ما لا يقل عن 95٪ RTS من OPGW | اتجاه حلزوني: | اليد اليمنى هي المعيار |
| ساندارد: | GB ، أو حسب متطلبات العميل | المنتجات حسب الطلب: | نعم |
| إبراز: | طريق مسدود مُعد مسبقًا OPGW,طريق مسدود حلزوني 95٪ OPGW,طريق مسدود مُعد مسبقًا ONY0780 |
||

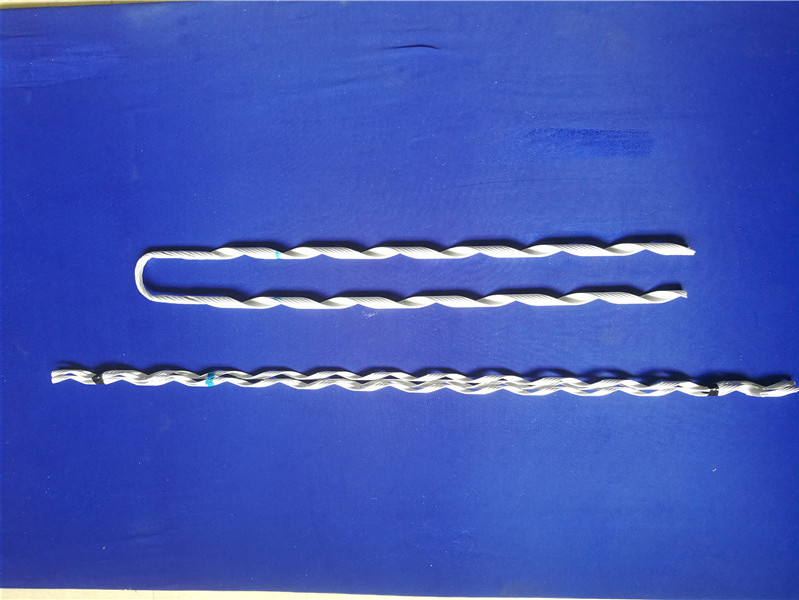

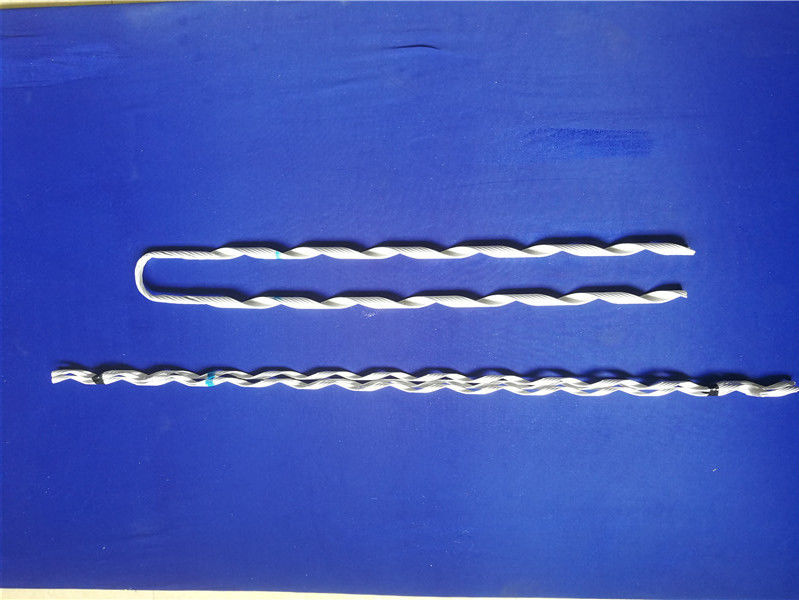

طريق مسدود مُشكَّل مسبقًا لـ OPGW
طريق مسدود مُشكَّل مسبقًا لـ OPGW مصنوع منسلك فولاذي مغلف بالألمنيوم أو سلك فولاذي مجلفن ، وهو مصمم كهيكل من طبقتين يتكون من قضبان تقوية هيكلية ومكون مسدود لإنهاء سلك أرضي بصري (OPGW) .المنتج يمسك كابل OPGW لمنعهإتلاف حبلا أو الداخلية الألياف البصرية،والجزء العاشر لا يقل عن 95٪ RTS من كابل OPGWيمكن توفير سلك مع طرف ضغط.أثناء التثبيت ، يجب توخي الحذر لضمان التثبيت الناجح. هذا المنتج مخصص للاستخدام من قبل الحرفيين المدربين فقط.
| نموذج | مجموعة ديا.من الكابلات | طول قضبان التسليح (مم) | طول القضبان الخارجية (مم) | الوزن (كجم) | القوة المكسورة (KN) | |
| الحد الأدنى (مم) | الحد الأقصى (مم) | |||||
| ONY 0780 | 7.2 | 7.8 | 1400 | 1000 | 1.1 | 70 |
| ONY 0880 | 7.9 | 8.8 | 1400 | 1000 | 1.15 | 70 |
| ONY 1010 | 8.9 | 10.1 | 1400 | 1000 | 1.28 | 70 |
| ONY 1140 | 10.2 | 11.4 | 1540 | 1120 | 1.7 | 90 |
| ONY 1280 | 11.5 | 12.8 | 1620 | 1200 | 2.41 | 112 |
| ONY 1410 | 12.9 | 14.1 | 1660 | 1240 | 2.55 | 112 |
| ONY 1550 | 14.2 | 15.5 | 1840 | 1360 | 2.89 | 112 |
| ONY 1730 | 15.6 | 17.3 | 2000 | 1480 | 3.61 | 112 |
| ONY 1920 | 17.4 | 19.2 | 2400 | 1800 | 4.68 | 112 |
| ONY 2110 | 19.3 | 21.1 | 2600 | 2000 | 5.14 | 112 |
يمكن تخصيص المنتجات وفقًا لمتطلبات العملاء.
ما هو قضيب التشكيل؟
يتكون القضيب المُشكَّل مسبقًا من السلك العاشر المرتفع ، والمواد المعتادة هي أسلاك الفولاذ المجلفن ، والأسلاك الفولاذية المكسوة بالألمنيوم ، والأسلاك المصنوعة من الألومنيوم.
السلك العاشر المرتفع من خلال صب moid ، مصنوع من طول معين من البرغي ، مثل الزنبرك العادي ، درجة اللولب هي زنبرك الضغط عشرات المرات ، وقطر المسمار الداخلي أقل من قطر حبلا أو موصل. مرونة السلك اللولبي العالي ، عند تثبيته ولفه على الخيط ، ينتج السلك اللولبي قوة قبضة على الخيط ، وهذا مصنوع من سلك لولبي نسميه قضيب مُشكل مسبقًا. تتضمن المعلمات: القطر الخارجي للسلك ، والميل ، ينث ، قطر قضيب واتجاه حلزوني.
ما هو طريق مسدود؟
من أجل زيادة قوة قبضة القضيب المُشكل مسبقًا على الشريط أو الموصل ، يتم لصق عدة قضبان مُسبقة التشكيل معًا وفقًا للحاجة ، ويتم تقشير الجزء الملامس للخيط.
يجب فك طول معين في منتصف القضيب المشكل مسبقًا الملصقتسهيل تركيب الكشتبان clevisاستنادًا إلى مركز مقطع التعرق ، يتم طي القضيب المشكل مسبقًا إلى نصفين وفقًا لنصف القطر المطلوب لتشكيل أرجل twe. يُطلق على المنتج الذي يصنع بعد هذه المعالجة الحرفية اسم طريق مسدود مسبق التشكيل.
يستخدم طريق مسدود مُشكَّل مسبقًا على نطاق واسع في خطوط نقل وتوزيع الطاقة ، وتتمثل وظيفته الرئيسية في إحكام الموصل وتثبيته على البرج الطرفي ، ويتحمل شد تشغيل الخط والأحمال الإضافية الأخرى ، لفئات مختلفة من الموصلات أو الشريط أو البصري الكابلات وغيرها ، مناسبة مختلفة ، لتصميم فئات مختلفة من الإنتاج المسدود المسبق التشكيل ، نظرًا لهيكلها الخاص ، مقارنةً بالمسامير التقليدية أو مشبك ضغط الضغط ، فإن أداء المنتج ممتاز:
1 ، يتم توزيع إجهاد الموصل المثبت بالتساوي على طول قطاع موصل التغليف لضمان القبضة على الموصل وتجنب تلف الموصل الناجم عن تركيز الضغط.
2 ، يمكن لكسر المشبك المثبت على الموصل أن يعزز مقاومة اهتزاز الموصل ويطيل عمر خدمة الموصل.
3 ، التثبيت مناسب ، يحتاج موظفو البناء فقط إلى التأكد من أن المشبك ملفوف بالتساوي حول الموصل ، بدون أي أدوات ، جودة التثبيت سهلة الضمان.
